換位塔
基本信息
| 中文名稱 | 電力角鋼塔 | 抗震 | 8.0級 |
| 用途 | 輸電線路用 | 材質 | 鋼板、角鋼 |
產品簡介

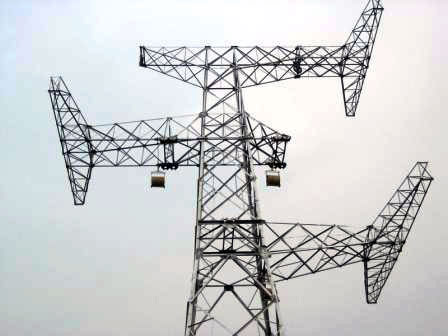

換位塔用于線路較長，轉角角度較大而點位較多，為了限制電力系統中的不對稱電流和電壓，需要變換導線的相序（相位）。處于導線相序變換位置處的鐵塔稱為換位塔，這種塔 在110KV以下的中小線路中一般不設立。只有在220KV及其以上的大線路中才設立，但基數并不多，換位方式有單塔換位和雙塔換位，500KV線路一般是用一個主塔和兩個付塔配合實現換位的。
適應場所
非居民區、泥沼、平地、丘陵、山地或高大山地。
產品優點
- 采用角鋼桁架式結構，塔體剛度較好；
- 風荷載系數?。?
- 基礎形式簡單，占地少；
- 使用螺栓連接，安裝便捷；
- 結構簡單，加工制造方便；
主要參數
設計依據：《±800kV直流架空線路設計規范》（GB50790-2013）《鋼結構設計規范》（GB 50017-2003）、《66kV及以下架空電力線路設計規范》(GB50061-2010)、《建筑結構荷載規范》(GB50009) 、《110kV～750kV架空輸電線路設計技術規范》（GB50545-2010）、《混凝土結構設計規范》（GB50010-2002）、《架空送電線路基礎設計技術規定》（DL/T5219-2005）等
設計風速：27M/S-43M/S
抗 震：8 度
裹 冰：無冰、10MM、15MM、20MM、30MM
高 度：可根據客戶需求調整
適宜溫度：-20℃-+40℃
防腐處理：熱鍍鋅
使用壽命：50年
典型客戶
國家電網公司、南方電網公司
